Cad é an Ceanglóir

Is cuid thábhachtach den chóras tionsclaíoch nascóirí, mar phríomh-chomhpháirteanna do naisc reatha nó nasc,. Chomh mór le heitleáin agus roicéid, chomh beag le fóin phóca agus teilifíseáin, bíonn cónaisc le feiceáil i bhfoirmeacha éagsúla, ag tógáil droichid idir ciorcaid nó comhpháirteanna eile, ag glacadh ról na srutha leictreachais nó na nasc comhartha.

Is é an cónascaire CONNECTOR. Ar a dtugtar nascóirí, plocóidí agus soicéid sa tSín freisin. De ghnáth tagraíonn sé do nascóirí leictreacha. Is é sin, feiste a nascann dhá fheiste ghníomhacha chun sruth nó comhartha a tharchur.

Is comhpháirt é an cónascaire a mbíonn teagmháil ag ár bpearsanra innealtóireachta leictreonach agus teicniúil leis go minic. Tá a fheidhm an-simplí: droichead cumarsáide a thógáil idir ciorcaid bhlocáilte nó scoite sa chiorcad, ionas gur féidir leis an sruth sreabhadh, agus go bhféadfaidh an ciorcad an fheidhm réamhshocraithe a bhaint amach. Is cuid fíor-riachtanach de threalamh leictreonach iad nascóirí. Agus tú ag breathnú ar chonair an tsrutha reatha, gheobhaidh tú nascóir amháin nó níos mó i gcónaí.

Tá foirmeacha agus struchtúir nascóirí ag athrú i gcónaí. Tá cineálacha éagsúla nascóirí ann le rudaí feidhmchláir éagsúla, minicíochtaí, cumhacht, agus timpeallachtaí feidhmchláir. Mar shampla, tá na cónaisc le haghaidh soilsithe ar an gcúirt agus na nascóirí le haghaidh tiomántán crua, agus na nascóirí chun roicéid a adhaint an-éagsúil. Ach is cuma cén cineál cónascaire é, is gá a chinntiú go sreabhann an sruth go réidh, go leanúnach agus go hiontaofa. Go ginearálta, níl an méid a bhfuil an cónascaire ceangailte leis teoranta do reatha. Sa lá atá inniu ann' s forbairt thapa ar theicneolaíocht optoelectronic, tá iompróir an tarchuir comhartha éadrom sa chóras snáithín optúil. Tagann gloine agus plaisteach in áit na sreanga sa ghnáthchiorcad, ach úsáidtear na nascóirí comhartha optúla sna cosáin freisin, agus tá a bhfeidhmeanna mar an gcéanna le nascóirí ciorcad.

Ceaptar breith an chónascaire ó theicneolaíocht déantúsaíochta aerárthaí trodaire. Caithfear an t-aerárthach sa chath a athbhreoslú agus a dheisiú ar an talamh, agus tá an t-am a chaitear ar an talamh ina fhachtóir tábhachtach i mbua nó i mbua cath. Dá bhrí sin, le linn an Dara Cogadh Domhanda, bhí údaráis mhíleata na SA meáite ar am cothabhála talún a laghdú agus an t-am comhraic a mhéadú de bharr scairdeanna trodaire.

Rinne siad ionstraimí agus páirteanna rialaithe éagsúla a aontú ar dtús, agus ansin rinne nascóirí iad a nascadh le córas iomlán. Agus é ag deisiú, déan an t-aonad mífheidhmiúil a dhíchóimeáil agus ceann nua a chur ina áit, agus beidh an t-aerárthach in ann eitilt isteach san aer láithreach. Tar éis an chogaidh, d’éirigh le AT-T Bell Labs córas teileafóin Bell a fhorbairt, agus ansin thug ardú na dtionscal ríomhaireachta, cumarsáide agus eile níos mó deiseanna d’fhorbairt nascóirí a dhíorthaítear ó theicneolaíocht neamhspleách, agus leathnaigh an margadh go gasta.

Aicmiú nascóirí

De réir mar a bhíonn struchtúr an chónascaire ag éirí níos éagsúlaithe, tá struchtúir agus réimsí feidhmchláir nua le feiceáil i gcónaí, agus tá sé deacair oiriúnú a dhéanamh ar fhadhbanna aicmithe agus ainmniúcháin le samhail sheasta.

1. De réir nádúr na húsáide

Ceanglóir seachtrach (le haghaidh imfhálú seachtrach), cónascaire inmheánach (le haghaidh imfhálú inmheánach).

2. De réir leibhéal an chónascaire

● Leibhéal 1. Comhpháirt chun idirnasc a phacáistiú (DEVICE TO PACKING):

Tagraíonn sé do nasc IC CHIP agus bioráin.

● Leibhéal 2. An t-idirnasc idir an pacáiste agus an tsubstráit (CEANN CEANN LE CIRCCUITRY):

Tagraíonn sé don nasc idir COMPONENT agus PC board.

● Leibhéal 3. Ceangal ó Bhord go Bord (Bord go Bord):

Tagraíonn sé don idirnasc idir an bord ríomhaire agus an bord ríomhaire.

● Leibhéal 4. Fochóras le Ceangal Fochórais (SUBASSEMBLY TO SUBASSEMBLY)

● Leibhéal 5. An nasc idir fochórais le I / O (SUBASSEMBLY TO I / O PORT).

● Leibhéal 6. Ceangal córais le córas (CÓRAS GO CÓRAS).

3. De réir an mhodha phróiseála

Tugtar Cineál Crimp agus IDCType freisin ar chineál piercing, cineál solder, agus cineál isteach nialas (Cineál ZIF).

4. De réir an mhodha úsáide

Nascóirí sreang-go-bord, sreanga cónascaire bord-go-bord, nascóirí sreang-go-sreang, soicéid, nascóirí ionchuir agus aschuir.

5. De réir na foirme

Ceanglóir boird PCB, cónascaire cábla comhréidh, cónascaire cábla comhaiseach, cónascaire leabaithe, cónascaire pinch, cónascaire babhta, cónascaire uillinne, cónascaire do bhord sreangú clóite.

6. De réir an struchtúir

Nascóirí ginearálta, nascóirí taise-resistant agus uiscedhíonacha, nascóirí atá frithsheasmhach don chomhshaol, nascóirí aer-daingean, nascóirí tine-resistant, agus nascóirí uisce-resistant.

7. De réir minicíocht oibre

Minicíocht íseal agus minicíocht ard (le 3MHz mar an teorainn).

8. Óna solúbthacht agus na caighdeáin theicniúla ghaolmhara, is féidir nascóirí a roinnt sna catagóirí (catagóirí) seo a leanas:

Nasc cónascaire ciorclach minicíocht íseal;

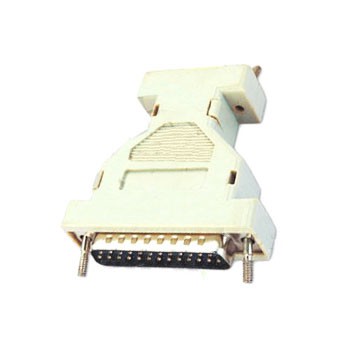

Connector Ceanglóir dronuilleogach;

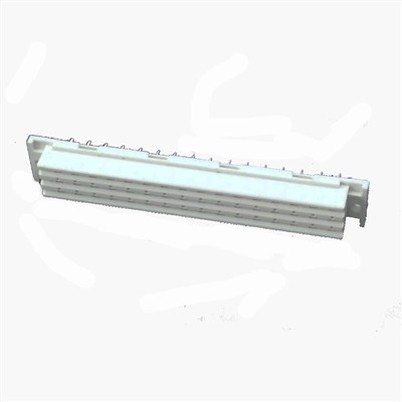

Connector Ceanglóir ciorcad priontáilte;

Ceanglóir ④RF;

Connector Ceanglóir snáithín praiticiúil.

Feidhmíocht bhunúsach an chónascaire

Eolas faoin nascóir Is féidir feidhmíocht bhunúsach na nascóirí a roinnt i dtrí chatagóir: eadhon

Feidhmíocht mheicniúil, feidhmíocht leictreach agus feidhmíocht chomhshaoil.

1. Iompar meicniúil

Maidir le feidhm an cheangail, is maoin mheicniúil thábhachtach an fórsa isteach. Roinntear fórsa ionsáite agus eastósctha i bhfórsa isteach agus fórsa eastósctha (tugtar fórsa deighilte ar fhórsa eastósctha freisin), tá riachtanais an dá cheann difriúil. Sna caighdeáin ábhartha, tá forálacha ann maidir le fórsa isteach mór Z agus fórsa deighilte beag Z, a thaispeánann gur chóir go mbeadh an fórsa isteach beag ó thaobh na húsáide de (tá fórsa isteach isteach íseal LIF agus struchtúr ZIF fórsa neamh-ionsáite), agus má tá an fórsa deighilte ró-bheag Beag, beidh tionchar aige ar iontaofacht an teagmhála. Tá baint ag fórsa ionsáite agus eastósctha agus saol meicniúil an chónascaire le struchtúr teagmhála (brú dearfach), cáilíocht na sciath (comhéifeacht frithchuimilte sleamhnáin) na coda teagmhála, agus cruinneas tríthoiseach an tsocraithe teagmhála (ailíniú).

2. Feidhmíocht leictreach

I measc phríomh-airíonna leictreacha an chónascaire tá friotaíocht teagmhála, friotaíocht inslithe agus neart tréleictreach.

Should Ba cheart go mbeadh friotaíocht teagmhála íseal agus cobhsaí ag nascóirí leictreacha le friotaíocht teagmhála ar ardchaighdeán. Tá friotaíocht teagmhála an chónascaire ag dul ó chúpla milleagram go dtí na mílte milleagram.

Is tomhas ar fheidhmíocht inslithe idir teagmhálacha cónascaire leictreach agus idir na teagmhálacha agus an bhlaosc é friotaíocht inslithe, agus tá a mhéid idir na céadta megohms agus na mílte megohms.

Neart Is é neart tréleictreach, nó voltas a sheasamh, voltas a sheasamh tréleictreach, an cumas an voltas tástála rátáilte a sheasamh idir na teagmhálacha cónascaire nó idir na teagmhálacha agus an bhlaosc.

Properties Airíonna leictreacha eile.

Is é atá i gceist le tanú sceite trasnaíochta leictreamaighnéadaigh ná éifeacht sciath trasnaíochta leictreamaighnéadaigh an chónascaire a mheas, agus déantar tástáil air go ginearálta sa raon minicíochta 100MHz ~ 10GHz.

Maidir le nascóirí comhaiseach minicíochta raidió, tá táscairí leictreacha ann mar impedance tréith, caillteanas isteach, comhéifeacht frithchaithimh, agus cóimheas tonn seasaimh voltais (VSWR). Mar gheall ar theicneolaíocht dhigiteach a fhorbairt, d’fhonn comharthaí bíge digiteacha ardluais a nascadh agus a tharchur, tá cineál nua cónascaire, eadhon cónascaire comhartha ardluais, le feiceáil. Dá réir sin, i dtéarmaí feidhmíochta leictreachais, i dteannta le saintréith tréith, tá roinnt táscairí leictreacha nua le feiceáil freisin. , Den sórt sin mar chrosstalk (crosstalk), moill tarchuir (moill), aga moille (sceabha), srl.

3. Feidhmíocht chomhshaoil

I measc na n-airíonna comhshaoil ​​coitianta tá friotaíocht teochta, friotaíocht taise, friotaíocht spraeála salann, tonnchrith agus friotaíocht turraing, srl.

Gwrth friotaíocht teochta Faoi láthair, is é teocht oibre Z-ard an chónascaire 200 ℃ (seachas cúpla nascóir speisialta ardteochta), agus is é -65 ℃ an teocht Z-íseal. De réir mar a bhíonn an cónascaire ag obair, gineann an sruth teas ag an bpointe teagmhála, rud a fhágann go n-ardóidh teocht. Dá bhrí sin, creidtear go ginearálta gur chóir go mbeadh an teocht oibre cothrom le suim na teochta comhthimpeallaí agus ardú teochta an phointe teagmhála. I roinnt sonraíochtaí, sonraítear go soiléir ardú ardteochta Z incheadaithe an chónascaire faoin sruth oibriúcháin rátáilte.

Will Beidh tionchar ag cur isteach ar fhriotaíocht taise ar fheidhmíocht inslithe an cheangail h agus meirgeoidh sé na codanna miotail. Is iad na coinníollacha tástála teasa agus taise seasmhach taiseachas coibhneasta 90 % ~ 95 % (de réir sonraíochtaí táirge, suas le 98 %), teocht +40 ± 20 ℃, am tástála de réir sonraíochtaí táirge, is é Z 96 uair an chloig ar a laghad. Tá an tástáil teasa taise ailtéarnach níos déine.

Hen Nuair a oibríonn an cónascaire resistant spraeála salann i dtimpeallacht ina bhfuil taise agus salann, féadfaidh ciseal cóireála dromchla a chodanna struchtúracha miotail agus páirteanna teagmhála creimeadh galbhánach a tháirgeadh, a théann i bhfeidhm ar airíonna fisiciúla agus leictreacha an chónascaire. D’fhonn meastóireacht a dhéanamh ar chumas nascóirí leictreacha an timpeallacht seo a sheasamh, sonraítear tástáil spraeála salainn. Crochfaidh sé an cónascaire i mbosca tástála faoi rialú teochta, spraeálann sé tuaslagán clóiríd sóidiam le tiúchan sonraithe le haer comhbhrúite chun atmaisféar spraeála salainn a fhoirmiú, agus sonraítear a chuid ama nochta leis an tsonraíocht táirge, atá 48 uair an chloig ar a laghad.

④ Creathadh agus turraing Is airíonna tábhachtacha nascóirí leictreacha iad creathadh agus friotaíocht turraing. Tá tábhacht ar leith leo i dtimpeallachtaí feidhmchláir speisialta mar eitlíocht agus aeraspás, iompar iarnróid agus bóthair. Tá sé chun stóinseacht struchtúr meicniúil an chónascaire leictreach agus teagmháil leictreach iontaofa a thástáil. Táscaire tábhachtach den ghnéas. Tá rialacháin shoiléire sna modhanna tástála ábhartha. Sa tástáil turraing, ba cheart an luasghéarú buaic, fad agus tonnform na bíge turrainge, chomh maith leis an am cur isteach ar leanúnachas leictreach a shonrú.

Airíonna Airíonna comhshaoil ​​eile De réir na gceanglas úsáide, cuimsíonn airíonna comhshaoil ​​eile nascóirí leictreacha aerdhíonacht (sceitheadh ​​aeir, brú leachtach), tumoideachas leachtach (friotaíocht le leachtanna ar leith), brú aeir íseal, srl.

Struchtúr bunúsach an chónascaire

I measc na gcodanna bunúsacha struchtúracha den chónascaire tá ① teagmháil; ② inslitheoir; ③ bhlaosc (ag brath ar an gcineál); ④ gabhálais.

1. Teagmhálacha

Is é croíchuid an chónascaire an fheidhm nasc leictreach a chur i gcrích. De ghnáth, bíonn péire teagmhála comhdhéanta de phíosa teagmhála fireann agus píosa teagmhála baineann, agus cuirtear an nasc leictreach i gcrích trí na píosaí teagmhála baineann agus fireann a chur isteach.

Is cuid docht an teagmháil fireann, agus tá a chruth sorcóireach (bioráin bhabhta), sorcóir cearnach (bioráin chearnach), nó cothrom (cuir isteach píosa). De ghnáth déantar an teagmháil fireann le cré-umha práis nó fosfair.

Is é an píosa teagmhála baineann, eadhon an soicéad, príomhchuid na beirte teagmhála. Braitheann sé go ndéanfar an struchtúr leaisteach a dhífhoirmiú go leaisteach nuair a chuirtear isteach sa bhiorán é chun fórsa leaisteach a ghiniúint agus chun dlúth-theagmháil a dhéanamh leis an bpíosa teagmhála fireann chun an nasc a chríochnú. Tá go leor cineálacha struchtúir jack ann, lena n-áirítear sorcóireach (scoilteadh, cnagadh), forc tiúnadh, cineál cantilever (sliotán fadaimseartha), cineál fillte (sliotán fadaimseartha, 9-chruthach), bosca-chruthach (seaicéad cearnach) Agus an seaicéad earraigh sreinge hipearbóileach agus mar sin de.

2. Inslitheoir

Is minic a thugtar bonn nó cuir isteach ar an inslitheoir freisin. Is í an fheidhm atá leis na teagmhálacha a shocrú ag an suíomh agus an spásáil riachtanach, agus an fheidhmíocht inslithe idir na teagmhálaithe agus idir na teagmhálaithe agus an tithíocht a chinntiú. Is iad friotaíocht maith inslithe, feidhmíocht voltais a sheasamh agus próiseáil éasca na bunriachtanais chun ábhair inslithe a roghnú le próiseáil ina n-inslitheoirí.

3. Sliogán

Ar a dtugtar an bhlaosc freisin, is é clúdach seachtrach an chónascaire é. Soláthraíonn sé cosaint mheicniúil don phláta gléasta inslithe ionsuite agus bioráin, agus soláthraíonn sé ailíniú an breiseáin agus an soicéid agus é ag cúpláil, agus ansin socraíonn sé an cónascaire leis an bhfeiste.

4. Gabhálais

Roinntear na gabhálais in oiriúintí struchtúracha agus gabhálais suiteála. Gabhálais struchtúracha cosúil le fáinní clampa, eochracha suite, bioráin suite, bioráin treorach, fáinní ceangail, teanntáin cábla, fáinní séalaithe, gaiscéid, srl. Suiteáil gabhálais ar nós scriúnna, cnónna, scriúnna, fáinní earraigh, srl. Tá caighdeán caighdeánach ag an gcuid is mó de na gabhálais. páirteanna agus páirteanna coitianta.

Saintréithe an cheanglóra

1. Tá an teagmháil fireann nó an teagmháil baineann solúbtha. Is féidir nasc frithpháirteach na dteagmhálacha a úsáid chun an nasc ciorcad a chinntiú.

2. Tá struchtúr sreangaithe sa chuid deiridh den teagmháil atá furasta sreanga nó cláir sreangaithe clóite a chur i bhfeidhm. Tá sé chun táthú, athghabháil, gabháltas, táthú trí pholl agus struchtúir eile a chur i bhfeidhm.

3. Socraítear an teagmháil ag suíomh ceart an inslitheoir, agus is féidir an t-inslitheoir a úsáid chun an fhriotaíocht inslithe voltais idir na teagmhálaithe a choinneáil.

4. Tá struchtúr cúplála aige, atá áisiúil chun an teagmháil a chur isteach nó a dhícheangal, agus ní athraíonn sé a seasamh fiú tar éis tonnchrith nó tionchair.

Treocht forbartha na teicneolaíochta cónascaire leictreonach sa todhchaí

Is cuid thábhachtach den chóras tionsclaíoch nascóirí, mar phríomh-chomhpháirteanna do naisc reatha nó nasc,. Le forbairt thapa ar theirminéil soghluaiste pearsanta, fearais leictreacha cliste tí, tionscal cumarsáide faisnéise, tionscal fuinnimh nua iompair, eolaíocht agus teicneolaíocht aeraspáis, intleacht shaorga, trealamh leictreonach míochaine agus réimsí eile, feidhm, cuma, feidhmíocht agus timpeallacht úsáide na nascóirí feabhsaithe. Éilimh arda.

1. Treocht forbartha na micrea-miniaturization agus an chomhtháthaithe

D’fhonn riachtanais na bhfeistí leictreonacha iniompartha, digiteacha agus ilfheidhmeacha a chomhlíonadh, chomh maith le huathoibriú táirgeachta agus cóimeála, ní mór do chónaisc leictreonacha dul i mbun athruithe ar struchtúr an táirge. Forbraítear táirgí den chuid is mó i dtreo méid beag, airde íseal, páirc chúng, ilfheidhm, saolré fada, gléasta dromchla, srl.

Ciallaíonn miniaturization go bhfuil spásáil lár na nascóirí leictreonacha (nascóirí) níos lú, agus tá dlús ard le líon mór croíthe a bhaint amach. Éilíonn miniaturization táirgí leictreonacha tomhaltóra comhpháirteanna chun miniaturization, tanaí agus ardfheidhmíocht a chomhtháthú, a chuireann forbairt táirgí cónascaire chun cinn i dtreo miniaturization agus pitch beag. Tá riachtanais theicniúla níos airde ag baint le miniaturization comhpháirteanna. Éilíonn sé seo go léir bunús láidir múnlaithe tionsclaíoch chun tacú go héifeachtach leis.

2. Treocht forbartha Chliste

Is domhan é inniu le forbairt thapa ar fhaisnéis, is cuma cén cineál faisnéise nó teicneolaíochta é, tá riachtanais daoine' s ag éirí níos airde agus níos airde. Ó fhorbairt tapa sonraí cumarsáide faisnéise, tá idirnascadh gan sreang tagtha chuig gach duine againn. Ó chur i bhfeidhm fóin chliste, wearables cliste, drones, tiomáint gan foireann, réaltacht VR, robots cliste agus teicneolaíochtaí eile, is treocht dosheachanta é forbairt chliste cónascaire leictreonach an chiorcaid rialaithe, toisc go gcumasóidh sé an cónascaire leictreonach chun tuiscint níos cliste a fháil ar úsáid trealaimh leictreonaigh, agus feidhmíocht an chónascaire féin a fheabhsú chun droichid Chliste gan sreang a bhaint amach.

3. Treocht forbartha ardfheidhmíochta

Ciallaíonn tarchur ardluais go n-éilíonn ríomhairí nua-aimseartha, teicneolaíocht faisnéise agus teicneolaíocht líonra go sroicheann an ráta scála ama tarchuir comhartha an banda minicíochta megahertz, agus go sroicheann am na bíge fo-mhilleasoicindí. Dá bhrí sin, teastaíonn cónaisc leictreonacha tarchurtha ardluais (nascóirí).

Is í an mhinicíocht ard oiriúnú d’fhorbairt na teicneolaíochta tonn milliméadar, agus tá na nascóirí leictreonacha comhaiseach minicíochta raidió (nascóirí) tar éis dul isteach sa bhanda minicíochta oibre tonn milliméadar.
